Самодельное подводное ружье

Если есть большое и непреодолимое желание изготовить подводное ружье самостоятельно, то эта статья для Вас. Причем изготовить можно не просто ружье, а "Легендарную Зелинку"! Итак по порядку:

Чертежи.

Найти рабочие чертежи - большая проблема. В принципе удивляться не чему. Это чей то хлеб, и делиться им с кем либо обычно не торопятся. Полуфабрикатов в "глобальной паутине", в принципе много. Но, чертежи без допусков и других "необязательных" для обычного человека обозначений не стоят ничего. По ним ничего изготовить нельзя, ружье точно нельзя - проверено лично.

Есть еще вариант взять чужое ружье, разобрать, и изготовить чертежи по образцу. Но это просто только на первый взгляд. Нужно быть очень, повторюсь, ОЧЕНЬ толковым инженером, что бы это сделать. При этом ошибки все равно будут, не сомневайтесь. А каждая, пусть даже самая маленькая ошибка это много денег и много потерянного времени.

Но к счастью, такие чертежи существуют в свободном доступе и есть подтверждение того, что по ним можно сделать функционирующий образец.

На сайте Юрия Пастушенко выложена статья Дениса Лукашова "Моя Зелинка". Я натолкнулся на нее случайно. А тем не менее она должна представлять большой интерес, поскольку других толковых чертежей в свободном доступе нет. Там много всего написано - и про то как это все долго было и про то сколько раз токаря некоторые детали портили и много еще про всякие трудности. Я взял из этой статьи фотографии готовых деталей и узлов, изготовленных по этим чертежам.

Чертежи - чертежами, но хорошо еще увидеть, что получается по этим чертежам.

Для упрощения задачи, все ружье я разобью на несколько узлов.

Сборочный чертеж подводного ружья

Узел 1 - это передняя часть, узел - 2 - центральная и 3 - задняя часть. Сюда не входит ствол, ресивер, гарпун и ручка. Это отдельные детали.

По поводу ручки, мой вам совет - купите готовую. Вам ее продаст практически любой мастер, делающий ружья массово. Есть вообще люди, которые специализируются на производстве только ручек. Стоить она будет долларов 15, не больше. Они, как правило более-менее универсальные и если немного подумать и поспрашивать продавца, то вероятность ошибки будет минимальной. Почему так советую? Что бы изготовить ручку, нужно понять технологию ее производства. Читать - одно, а делать - совсем другое. У вас нормальная ручка получится раза с пятого, не сомневайтесь.

Это касается и бегунка на гарпуне. Тот, что на чертеже - не совсем, как по мне, правильный. Его, то же, проще купить готовым или заказать опять же мастера, указав диаметр гарпуна, диаметр хвостовика и диаметр отверстия в надульнике.

Кроме этого можно не делать самому и купить готовый наконечник. Если используете наконечники, обратите внимание на резьбу на гарпуне. Наиболее часто употребляемая резьба M7 шаг 1.

При сборке ружья используются следующие резиновые уплотнители. Подойдите к выбору сальников максимально дотошно. Они должны быть самого лучшего качества и обязательно маслобензостойкие.

032 х 035 х 19

2шт

крышки (зад + перед)

010 х 014 х 25

1шт

демпф втулка

012 х 015 х 19

1шт

крышка(передн.)-ствол

006 х 010 х 25

1шт

поршень

006 х 009 х 19

1шт

клапан

003 х 005 х 14

1шт

уплотнение штока

007 х 010 х 19

1шт

уплотн втулка

012 х 018 х 30

1шт

демпф шайба на ствол (м.б. квадр сеч)

Итак по порядку: Узел 1. Сначала чертежи:

Корпус демфера подводного ружья Передняя крышка подводного ружья Втулка демфера подводного ружья Стопорное кольцо для лемфера

Если делать все по чертежам, то получим детали, которые будут выглядеть примерно так:

Готовый корпус демпфера подводного ружья Готовая передняя крышка подводного ружья Готовая втулка демпфера подводного ружья Готовое стопорное кольцо демпфера подводного ружья

Собирается все это следующим образом: На втулку демпфера одевается резиновый сальник, который будет выполнять роль амортизатора. Затем втулка вставляется в корпус демпфера. Что бы втулка не выпадала в канавку корпуса вставляется стопорное колечко. После этого демпфер вкручивается в переднюю крышку. Вот так это выглядит:

Втулка демпфера с амортизатором Корпус демпфера вместе со втулкой Передняя часть подводного ружья в сборе Передняя часть подводного ружья вместе с ресивером

Узел 2. Это самая сложна часть, состоящая из сравнительно большого количества мелких деталюшек. Чертежи:

Чертежи залинки Опора промежуточная Шептало подводного ружья Пружина спускового механизма подводного ружья Чертежи залинки Ось зацепа Чертежи залинки Корпус толкателя Толкатель спускового механизма Курок подводного ружья

Такой вид имеют детали после изготовления:

Корпус спускового механизма подводного ружья Готовое шептало подводного ружья Готовая пружина спускового механизма подводного ружья Готовая ось зацепа Готовый корпус толкателя Готовый толкатель Готовый курок подводного ружья Корпус толкателя с установленным уплотнителем

Добавляем два резиновых сальника - один маленький, вовнутрь корпуса, второй наружу и собираем. Дырка под ось курка не просверлена. Ее лучше просверлить примерив по месту с Вашей рукояткой.

Узел толкателя в сборе Спусковой механизм в сборе

Корпус толкателя, корпус спускового механизма и ресивер скручивается вместе. Вот ресивер, сначала на бумаге, а потом в живую.

Чертеж ресивера ружья для подводной охоты

Готовый ресивер подводного ружьяМесто под корпус толкателяВкрученный корпус толкателя без штокаЦентральный узел подводного ружья - вид снаружи

Задняя часть подводного ружья. Чертежи.

Задняя крышка подводного ружья Клапан подводного ружья

Готовые детали:

Задняя крышка ружья для подводной охотыЗадняя крышка ружья для подводной охоты снаружиГотовый клапан подводного ружьяГотовый клапан - вид сбоку

Вовнутрь клапана вставляется пружинка, на конце которой вставлен кусочек резинки. Берете подходящий по размеру сальник, разрезаете его и аккуратно закругляете один конец. Это клапан внутри клапана. Посмотрите на чертеж и Вам станет понятен принцип его работы. Этот клапан работает при закачке ружья. Если резиночка будет плохо герметизировать отверстие, то туда будет попадать воздух из ресивера и  поршень будет двигаться в стволе.

Пружина клапанаУплотнитель клапанаЗадняя крышка ружья для подводной охоты в сбореКрышка, вкрученная в ресивер подводного ружья

И на последок, самая сложная, на мой взгляд часть - это ствол. Он состоит из трубки и напаянных на нее втулок. С пайкой не все просто, но тут деваться некуда - придется ее освоить. Кроме этого нужно припаять центральную втулку строго по размерам. Центральная втулка - это боевой упор подводного ружья и должен правильно соотноситься со всеми другими деталями. Но и здесь никакой высшей математики тоже нет.

Ствол подводного ружья в сборе

Задняя втулка стволаВтулка - боевой упорПередняя втулка стволаСтвол в сборе

Припаянная передняя втулка стволаПрипаянный боевой упорПоршеньПрипаянная задняя втулка

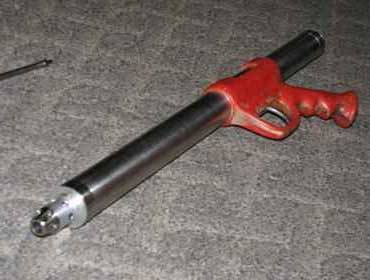

После сборки получаем вот такую пушку:

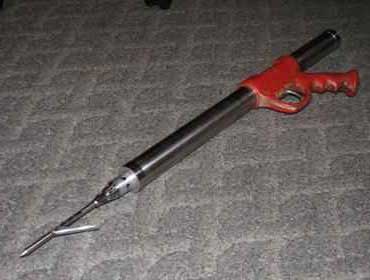

Ружье для подводной охоты - дюралевая Зелинка
